Der aktive Sallen-Key-Tiefpass

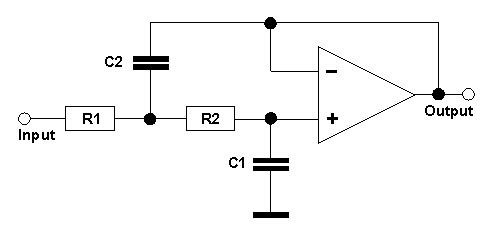

- Sallen-Key-Tiefpass mit Verstärkung 0 dB:

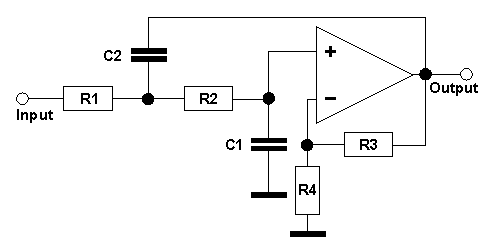

- Sallen-Key-Tiefpass mit Verstärkung > 0 dB:
Der aktive Sallen-Key-Tiefpass ist ein aktives Filter, das mit AktivFilter 3.3 dimensioniert werden kann. Die obigen Bilder zeigen eine Stufe dieses Filters. Alle Stufen eines Filters haben stets die gleiche Schaltung, jedoch im allgemeinen unterschiedliche Bauteilwerte. Der Eingang des Filters wird durch die Klemme "Input" der ersten Stufe gebildet. Die Klemme "Output" ist jeweils mit der Klemme "Input" der nächsten Stufe zu verbinden. Der Ausgang des Filters wird durch die Klemme "Output" der letzten Stufe gebildet.
Der Sallen-Key-Tiefpass hat gegenüber dem Tiefpass mit Mehrfachgegenkopplung den Nachteil, dass der OPV mit Gleichtaktaussteuerung betrieben wird. Dadurch können bei dieser Schaltungen zusätzliche Verzerrungen entstehen.
Falls ein Sallen-Key-Tiefpass mit 0 dB Verstärkung realisiert werden soll, hat dieses Filter gegenüber dem Tiefpass mit Mehrfachgegenkopplung den Vorteil, dass weniger Bauteile benötigt werden.
AktivFilter 3.3 erlaubt die Dimensionierung von aktiven Sallen-Key-Tiefpässen bis 30. Ordnung.
